剖面图又称剖切图，是通过对有关的图形，按照一定剖切方向所展示的内部构造图例，但是很多人都不知道剖面图应从剖面线的那一面看，下面岚禾设计为大家介绍，

剖面图的剖面方向怎样看：

问： 剖面图的剖面方向怎样看?

答：方法大致分为三种。

方法一

以数、字的方向为准。

方法二

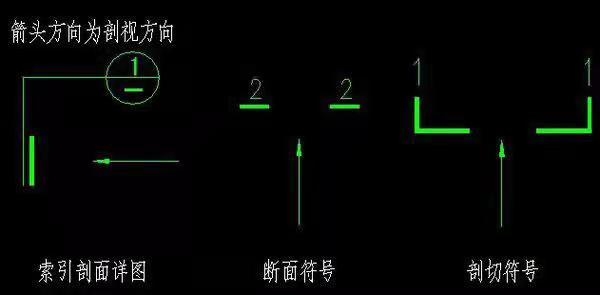

看剖面箭头所指的方向，顺着箭头所指的方向看。

方法三

上图从左往右看右半部分，反之亦然。

分析：

剖切符号方向

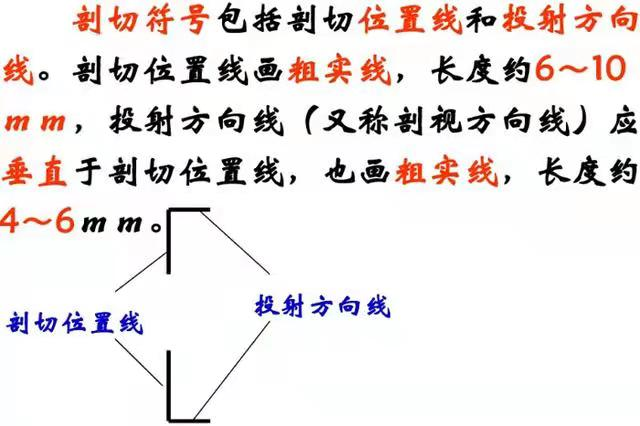

图一

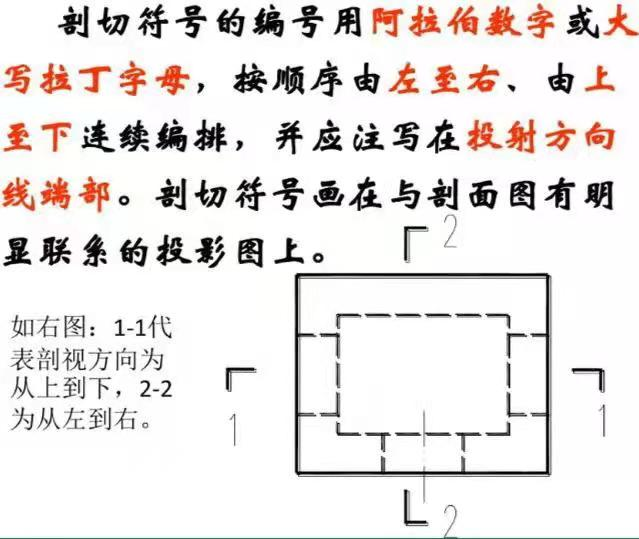

图二

温馨提示： 在文章的最后为大家总结，首先先论长短，长的代表从这个地方剖，短的代表朝哪边看
